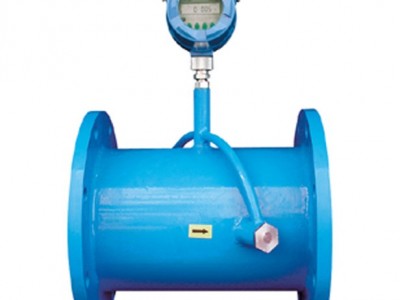

一体型管段式超声波流量计的详细描述：一体式超声波流量计的详细描述：固定分体式超声波流量计* 测量精度：优于1％* 重 复 性：优于0.2%* 测量周期：500ms (每秒2次，每个周期采集128组数据)一体型管段式超声波流量计* 流速：64m/s(流速分辨率0.001m/s)* 显 示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等* 操 作：4×4轻触键盘 (F4主机磁性4按键) 操作* 信号输入：◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号◇2路三线制PT100铂电阻* 信号输出：◇1路隔离RS485输出 ◇1路4-20mA或0-20mA输出◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)◇1路继电器输出 (脉冲宽度200ms )* 数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过软件可将数据导入计算机，便于统计与管理* 通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议一体型管段式超声波流量计* 其它功能：◇自动记忆前512天、前128个月、前10年正/负/净累积流量◇自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，可通过MODBUS协议读出◇可编程批量（定量）控制器，故障自诊断功能◇可通过E-mail传送来的代码文件实现软件升级一体型管段式超声波流量计* 防护等级：传感器IP68，F4主机IP68，其余主机IP65* 防爆等级：EXdⅡBT4 (JN-100F2型)一体型管段式超声波流量计·外缚式传感器参数：外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点。 标准S1型传感器 标准M1型传感器 标准L1型传感器 高温S1H型传感器 高温M1H型传感器
| 技术参数 | 标准S1型 | 标准M1型 | 标准L1型 | 高温S1H型 | 高温M1H型 |
| 适用管径 | DN15～DN100 | DN50～DN700 | DN300～DN6000 | DN15～DN100 | DN50～DN700 |
| 材 质 | ABS | 特殊高温材料 | |||
| 工作频率 | 1MHz | ||||
| 安装方法 | V (N、W）法 | V、Z法 | Z法 | V (N、W)法 | V、Z法 |
| 标 定 | 整机配对标定 | ||||
| 磁 性 | 有 | 无 | |||
| 适用温度 | 0℃～70℃ | 0℃～160℃ | |||
| 防护等级 | IP68（可浸水工作，水深≤3米） | ||||
| 外形尺寸 | 45×30×30 | 60×45×45 | 80×70×55 | 90×85×24 | 90×82×29 |
| 质量(克/对) | 75 | 250 | 650 | 94 | 150 |
| 介质种类 | 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 | ||||
| 介质浊度 | ≤20000ppm且气泡含量小 | ||||
| 适用管材 | 碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。 | ||||
| 管道衬材 | 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。 | ||||
| 信号电缆 | SEYV75-2型屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗 干扰性，并注意 电缆不要与高压电缆并行，尽量避开变频器等干扰源。 | ||||
